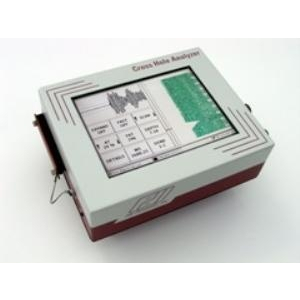

Máy siêu âm cọc khoan nhồi CHA

Model: Cross Hole Analyzer - CHA

Hãng sản xuất: Pile Dynamics, Inc.

Xuất xứ: Mỹ
Thiết bị bị kiểm tra cọc nhồi bằng sóng siêu âm với độ phân giải cao cho các loại cọc có đường kính và chiều dài bất kỳ.

Thiết bị có thể phát hiện và đánh giá:

- Vết nứt

- Các vật lạ

- Rỗ và rỗng

- Ngưng kết bê tông

Phát hiện các dị thường nhỏ tới 10 cm (độ phân giải phụ thuộc vào điều kiện thử)

Xác định chính xác độ sâu của các dị thường

Cho ảnh thời gian thực về kích thước hình dạng, vị trí của dị thường.

Thực hiện phép kiểm tra cho từng lỗ

Có chiều sâu lớn, có tỷ số tín hiệu/tiếng ồn cao, và thuật toán xử lý số liệu cao cấp

Khả năng lưu giữ số liệu không hạn chế

Thoả mãn hoàn toàn tiêu chuẩn

Thiết bị đồng bộ bao gồm:

-Bộ điều khiển với bộ vi xử lý pentimum chạy trên môi trường Windows , 256MB DRAM , 40 GB Hard Disk minimum, Serial, Parallel, Ethernet and USB ports

- 01 Đầu phát với 100m cáp và bộ tời

- 01 đầu thu với 100m cáp và bộ tời

- 01 cáp nguồn

- 02 Bộ đo chiều sâu

- 01 Bộ cáp cho đo chiều sâu

- 01 cáp 12V

- 01 CHA-W software

- 01 Va li vận chuyển

- 01 sách hướng dẫn

dùng

Tốc độ lấy mẫu: 500 KHz

Tốc độ quét 60 ảnh/giây

Tốc độ thả cáp : 1.5 m/giây

Độ phân giải ADC: 12 bit

Độ chính xác của phép đo: 2 micro giây

Đầu thu phát:

Tần số của đầu phát (tiêu chẩn): 100KHz

Điện áp phát: 600 – 800 volts có thể lựa chọn cho phù hợp với yêu cầu thực tế .

Tần số phát: 60 Hz (tối đa)

Đường kính: 25 mm
